英国雷尼绍 MH20/MH20i手动测头座

MH20是手动可转角测座,具有集成的TP20机械式测针模块安装底座。

市场价:

优惠价:0.00

服务保障:原装真品|发票保障|全国包邮|售后无忧
立即留言

联系人:朱盛

联系电话: 021-58951071
手机号: 15921165535
邮箱: 814294500@qq.com
工作时间: 9:00-17:45




笃挚仪器为客户提供广泛的产品选择。以有效的方式满足客户的需求。产品和务价格实惠,欢迎电询!MH20 MH20是手动可转角测座,具有集成的TP20机械式测针模块安装底座。A轴可在XY平面上旋转±93°。B轴可在Z平面上旋转±300°。指轮将旋转轴锁定到测座运动范围内的任意位置。每次调整测座后必须进行标定,如果测座已标定且未重新进行调整,TP20模块可以重复交换。




长度

731 mm

直径

31.5 mm

重量

100 g

测头安装

TP20机械式底板

测座安装

MS/T刀柄系列

适合的接口

PI 200-3

测头插槽数量

1

测头状态指示

1个LED指示灯

电缆连接

5针DIN 180º插槽

A轴转角

非转角旋转±93°

B轴转角

非转角旋转±300°

*长加长杆

EM2加长模块 - 75 mm

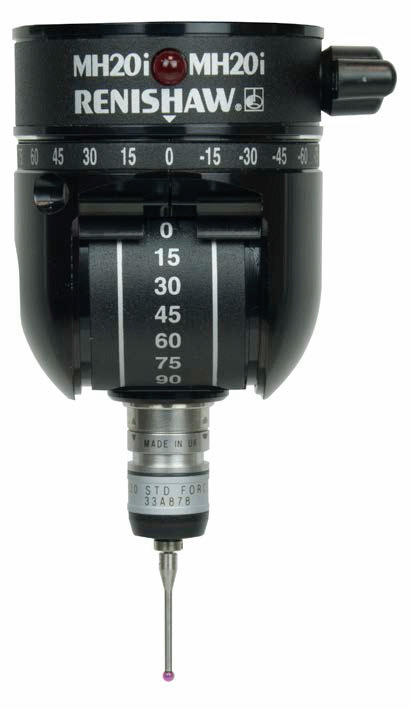

MH20i

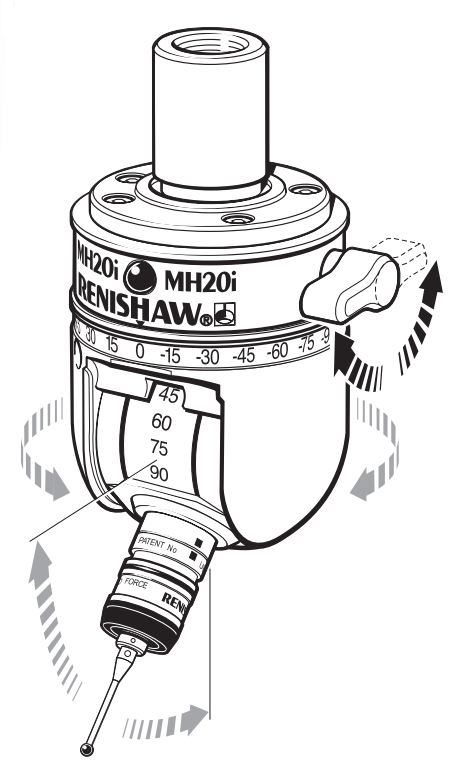

手动可重复定位测座与TP20机械式测针模块的安装底座和两轴转角结合,可实现灵活的测针交换和可重复的测头定位。A轴可在XY平面上旋转±180°。B轴可在Z平面上旋转±90°。锁定杆以15°为增量,将测座锁定到168个可重复位置中的一个。测座可以安装全系列的TP20模块,只要每个测针/模块组合的各个位置均做过标定,在更换模块时就无需重新标定。



长度

61 mm

直径

48 mm

重量

210 g

测头安装

TP20机械式底板

测座安装

MS刀柄系列

适合的接口

PI 200-3

测头插槽数量

1

测头状态指示

1个LED指示灯

电缆连接

5针DIN 180º插槽

A轴转角

0°至90°,以15°为一格

B轴转角

180°,以15°为一格

位置重复精度

1.5 µm(已安装TP2和10 mm测针)

2.5 µm(EM2加长模块和10 mm测针)

*长加长杆

EM2加长模块 - 75 mm

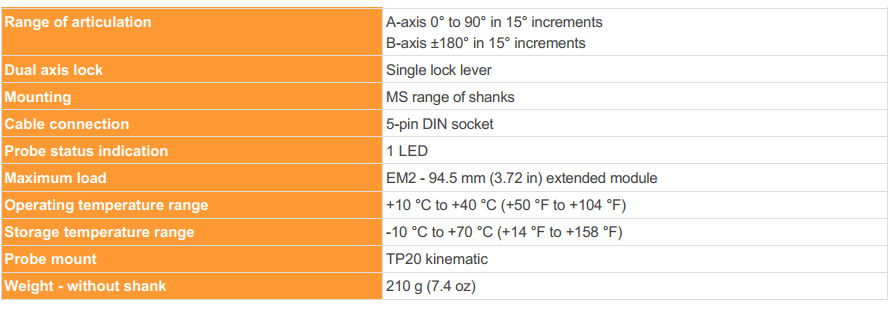

MH20i specification



为您的检测过程注入新的活力

升级现有测量系统,将迅速降低您的成本。






MH20i specification
