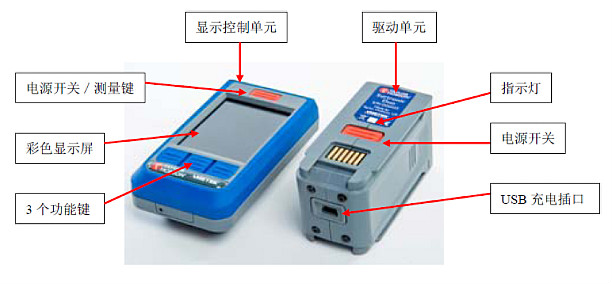

Surtronic DUO是Taylor Hobson新款便携式粗糙度仪，采用了显示控制单元和驱动单元分体方案，依靠蓝牙技术实现两个单元的相互通讯。采用2.4英寸彩色大屏幕，显示剖面图和测量参数。设计新颖独特，操作简便灵活，适用于各种场合。Surtronic Duo是一种高级便携式表面粗糙度测量仪，只需按一键即可测量多个粗糙度参数。这些参数(如Ra、Rz、Rp、Rv和Rt)会显示在直观的2.4英寸LCD彩色屏幕上。使用充电电池，便于在所有环境和表面进行快速、轻松和精确的现场测量。该文章仅做参考，如需了解详细资料及操作说明，欢迎在线留言或联系我们：021-58951071

技术指标

操作指南
一、开关机
1、开机
按压显示控制单元上橙色开关／测量键，直到屏幕出现显示；
按压驱动单元上橙色开关键，直到驱动单元指示灯闪亮。
在连接式测量状态，按压显示控制单元上橙色开关／测量键可以同时打开两个单元。
2、关机
DUO可以自动关机。
如果需要人为关机则：
按压显示控制单元上橙色开关／测量键，直到屏幕显示关闭；
按压驱动单元上橙色开关键，直到驱动单元指示灯停止闪亮，熄灭。
二、测量
分离状态时把驱动单元放置在工件上；连接式测量状态时把两部分一起放在工件上。

按压显示控制单元的开关/测量键，完成一次测量。

三、功能按键
DUO有三个功能按键，在不同的状态下对应不同的功能。
测量显示状态下三个按键的对应功能为：

按键上方是对应的图标

四、设置显示方式
DUO有三种显示方式
1、显示剖面图和参数 2、只显示参数不显示剖面图 3、以大字体显示参数不显示剖面图

在测量显示状态，按右键进入设置状态，

使用左键和中键选择大小字体方式和图形，大字体方式下不能显示图形。按右键确定并返回测量状态。

五、选择参数
DUO有两类参数，
R？类包括Ra、Rz、Rp、Rv、Rt、Rq、Rsk、Rku、Rz1max
P？类包括Pa、Pz、Pp、Pv、Pt。
在测量显示状态，按右键进入设置状态，使用左键和中键选择参数类型，按右键确定并返回测量状态。
六、换页
在测量显示状态，按中键显示下一页参数。
七、校准方法
DUO为软件自动校准。将驱动单元放置在标准多刻线样板上，在测量显示状态，按左键进入校准状态
1、若显示的Ra值与标准板相同，按开关／测量键完成一次测量。

若测量结果与标准值误差在允许范围内，按左键退出校准状态。若测量结果与标准值误差不在允许范围内，按中键校准，按左键退出校准状态。
2、若显示的 Ra 值与标准板不同，按右键进入修改标准值状态，使用中键和左键修改标准值，按右键返回校准状态进行仪器校准。

八、充电
显示控制单元没有充电插口，所以将显示和驱动两部分合在一起，把 USB 电缆一端插入驱动单元充电插口，另一端插入充电器，连接电源充电。观察显示屏右上角的电池图标，当图标在剩余电量和闪电标记间交替闪烁时，表示正在充电。
